Wilkinson Eyre# Gardens by the Bay(South) - Singagpore
Gardens by the Bay는 Singapore의 "정원 속 도시" 프로젝트 중 하나입니다. 국립공원위원회는 전 세계 최고의 인재를 초대하기 위해 2006년 1월 마스터플랜 설계를 위한 국제 디자인 공모전을 시작했습니다.
"Grant Associates & Wilkinson Eyre"와 "Gustafson Porter"는 각각 Bay South 및 Bay East Gardens에 대한 마스터플랜 디자인을 수상했습니다.
ep 1. Gardens by the Bay Project
Gardens by the Bay 프로젝트는 국민들의 삶의 질을 향상하고, 환경과 국민의 단결력을 유통시키는
국가 노력의 핵심이라고 할 수 있습니다.
2005년 8월 싱가포르의 리셴룽(Lee Hsien Loong) 총리가 처음 선언하여
총 101헥타르(약 305,500평)의 세계에서 가장 큰 정원 프로젝트입니다.
그중 전체 면적의 약 50% 차지하는 Bay South(54ha)는 Bay East와 Central 보다 프로젝트의 핵심적인 공간이며, 규모 또한 가장 큰 프로젝트입니다.
"사람과 자연의 관계를 포착하고 혁신적인 기술을 통해 지역 주민과 전 세계 방문객을 위한 풍부한 라이프 스타일, 교육 및 레크리에이션 경험을 제공하는 공원"
이 프로젝트의 목표는 "Singapore의 생활 수준을 높이고 사람들이 여가와 휴식을 즐길 수 있는 개방형 녹지 공간을 조성하여 Singapore을 국제적 브랜드와 차별성을 가진 글로벌 도시로서의 가치제안을 통한 패러다임 전환"입니다.
약 8.1km의 해안가에 위치한 정원은 육지와 물 사이에 친밀하고 매끄러운 인터페이스를 형성하고, 싱가포르의 열대 식물을 반영하여 생물 다양성의 모델로 환경을 보호합니다.
Gardens by the Bay는 싱가포르의 녹색 유산입니다.
광활한 가로 풍경의 무성한 녹색 층, 도시 기반 시설이 가려지는 스카이라이즈 그린에 의해
"정원 속 도시"의 개념은 더욱 강화됩니다.
녹색이 도시로 변화하기 위해 추구하는 유산으로 "정원 속 도시" 프로젝트 비전의 결실이라고 할 수 있습니다.
ep 2. Gardens by the Bay of Artificial land?
"1965년 Singapore은 오염된 강, 오염된 운하, 만연한 하수 등으로 오염이 된 상태"였습니다.
개발도상국이었던 Singapore은 오염된 역류에서 "지속 가능한 보전과 생물다양성을 향한 세계적인 녹색 강국"으로 거듭나기 위해 놀라운 여정을 이루어 나갔고, 그 중심에 "도시 정원"이라는 프로젝트 중 가장 큰 성공을 이룬
Gardens by the Bay가 있었습니다.
1800년대 초반부터 역사적인 해안가는 싱가포르에서 더 나은 삶을 추구하는 방문객과 이민자들의 진입점 역할을 했습니다.
독립 후 싱가포르는 중요한 금융 중심지로서 급속한 성장을 이루었고 해안가를 따라 새로운 공공 및 민간 랜드마크가 건설되었습니다.
"기존 도심의 성장이 증가할 것으로 예상한 싱가포르는 1971년에 토지 매립 프로젝트에 착수"하여 매립에 필요한 토지 재료를 효율적으로 마련하기 시작합니다.

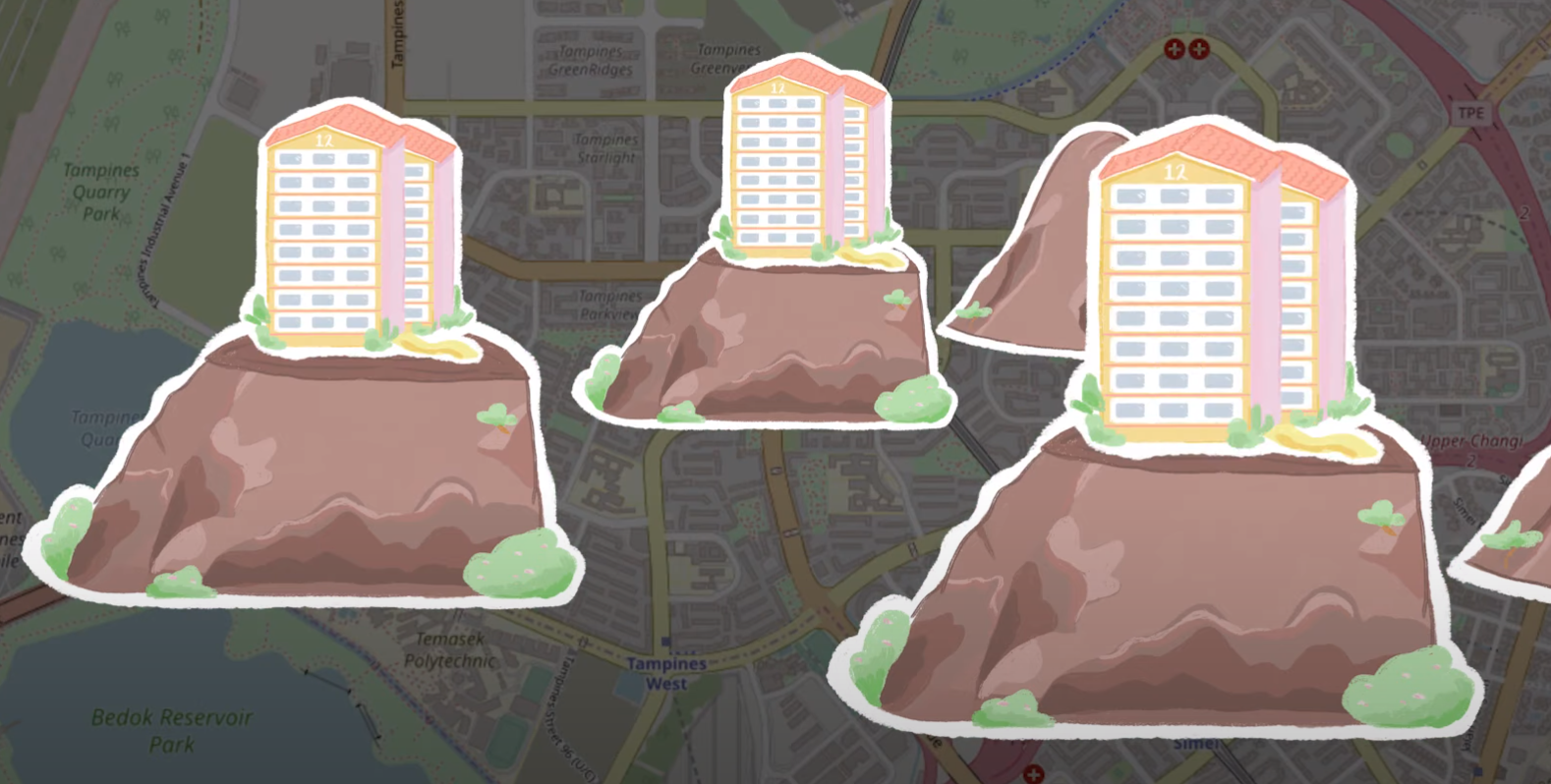

싱가포르의 도시 중 Tempines의 지형은 ① 과거 언덕의 높은 고도를 가진 지형이었습니다. ② Singapore은 Tempines의 지형을 깎아 매립지의 자원으로 재활용하였고, ③ Tempines 도시는 잘린 언덕의 단면에 도시를 형성하였습니다.
Tempines에서 마련한 토지는 지구에 버리지 않고 Gardens by the Bay의 매립자원으로 활용되는 모습을 보여줍니다.
"이렇게 형성된 인공섬이 오늘날 볼 수 있는 Gardens by the Bay의 South와 East"입니다.
ep 3. Bay South?
총 규모 101헥타르(약 305,500평) 중 54헥타르를 차지하는 Bay south는 Gardens by the Bay프로젝트 중 가장 핵심의 중심 공간입니다.
Gardens by the Bay의 계획은 "최첨단 환경 설계와 지속 가능한 개발 원칙을 통합하여 세계에서 가장 놀라운 열대 정원을 계획하고 도심 속 정원의 패러다임을 제안하는 랜드마크로서의 역할을"하는 것입니다.
마스터플랜의 개념은 즉시 열대의 이미지를 불러일으키는 식물이자 그 자체로 싱가포르의 상징인 난초에서 영감을 얻었습니다. "난초의 착생적 특성과 빛을 향해 뻗어가며 성장하는 특성"은 간척지 정원의 성장에 큰 상징을 합니다.
"잎(지형), 새싹(길, 도로 및 연결 통로) 및 뿌리(물, 에너지 및 통신선)는 주요 교차로에서 아름다운 꽃(테마 정원 및 슈퍼 트리)"과 함께 통합된 네트워크를 형성합니다.
기본 계획 설계 개념의 기초에는 물과 에너지와 관련된 환경 지속 가능성의 원칙이 있습니다. 물과 에너지 사용에서 지속 가능한 사이클을 계획하고 설계하기 위해 시작부터 공동의 노력을 기울입니다.
그 역할을 수행하기 위해 싱가포르 정부와 건축가가 해결해야 할 숙제는 "싱가포르의 기후 문제와 부지의 평면성 그리고 지속 가능성"입니다.
Wait! 착생 / 착생 건축이란?
착생: 다른 물체에 붙어사는 것을 의미합니다. 친환경 건축 시 사용되며 이를 착생건축이라고 합니다.
- # Problem 1. Singapore의 열대 기후
적도에 위치한 싱가포르의 기후는 열대기후입니다. 싱가포르의 연간 기온에 대한 변동은 거의 없습니다. 12월의 기온은 평균 23~30°C, 5~6월은 25~32°C입니다.
높은 기온에 더해 습도 또한 많은 편으로 한여름에는 습도가 70% 이하로 내려가지 않기도 합니다. 강우량 또한 매달 많은 폭우가 동반되고 있습니다.
1. Cooled conservatories
Cooled Conservatories는 세계에서 가장 큰 온도 조절 온실로 Gardens By the Bay의 화려한 첫 완성작입니다.
남극을 제외한 모든 대륙의 식물 25만 그루를 보유 중이며 그 가치 또한 높습니다.
건축의 중요한 개념은 빛을 직접 제어하여 식물이 요구하는 빛과 인간의 편안함 사이의 균형을 맞추는 것이었습니다.
유리와 강철로 구성된 Cooled Conservatories의 곡선형 온실 구조는 지속가능성을 중심으로 설계되어 컴퓨터를 통해 수동적 기후제어가 가능하도록 설계되었습니다. 차양 시스템과 탄소 중립 냉각 기술등 건물에 필요한 기술들이 건물 구조에 통합되어 내부 기후를 효율적으로 유지합니다. 이 첨단 기술은 기존의 냉각 기술 보다 에너지 소비를 30% 절약합니다.
Cooled Conservatories는 시원하고 건조한 지중해성 기후를 재현하는 Flower Dome과 시원하고 습한 반건조 아열대 지역의 기후를 재현한 Cloud Forest, 총 2개의 생물 군계로 구성되어 있습니다.
- Flower Dome
시원하고 건조한 지중해성 기후대에 사는 식물과 사람들의 이야기를 재현한 Flower Dome은 Singapore의 영원한 열대기후와 무성한 녹색 초목에 더 익숙해진 사람들에게 계절의 변화를 생생하게 전달합니다.
- Cloud Forest
열대 산지 지역의 시원하고 습한 기후를 재현한 Cloud Forest 속에서 형성된 구름 속으로 초대하여 호기심과 모험을 떠난 사람들에게 보상을 제공합니다. 독특한 공중 산책로를 따라 산책하면서 이국적인 식물들을 가까이서 만날 수 있습니다.
2. Supertree
총 25~50m의 다양한 높이의 18개의 나무로 구성된 Supertree는 열대 꽃나무, 착생식물, 덩굴, 난초, 양치류 등이 정맥모양의 피복에서 서식하며, 수직정원의 역할을 합니다.
Cooled Conservatories 시스템의 일부로 공기흡입 및 배기 기능을 하며, 빗물을 저장하는 수자원 시스템이 냉각 시스템에 도움을 줍니다.
나무와 거대한 캐노피가 만들어 낸 그늘과 쉼터는 낮 동안 적당한 온도가 유지될 수 있도록 도움을 줍니다.
- # Problem 2. 지속 가능성
세계에 수많은 아름다운 식물의 집인 Gardens by the Bay에 주목할 요소는 유니크한 디자인뿐 아니라 철저하게 계획되어 구조화된 지속가능한 구조 역시 이 프로젝트가 세계적인 주목을 받는 요소입니다.
효율적 에너지 증가를 위한 혁신적인 공간의 통합법에 어떠한 방법들이 적용되었는지 알아봅시다.
1. When is raining
잔잔한 물결이 치는 호수에 빗물이 떨어져 일렁이기 시작하면 "Lake System"속으로 들어오며 흘러 들어온 물은 정원의 수목들에게 수분을 공급합니다. 공급된 물은 국가 공급의 의존도를 낮추어 줍니다.
2. When the Sun is out
몇 슈퍼트리 속에 숨겨진 태양열 패널이 태양빛을 저장하여 전기를 생산합니다.
3. Cooled Conservatories made of spectrally selective Glass
Cooled Conservatories의 시스템 유리는 낮에 투입되는 햇빛의 빛은 유리의 내부로 들어오도록 허용하며 반대로 열은 차단하여 Dome 내부의 온도를 시원하게 유지하는데 필요한 에너지양을 줄여줍니다.
4. Woodchips
싱가포르 전역의 정원에서 버려져 모인 나뭇가지들은 우드칩으로 재탄생하게 됩니다.
생성된 Woodchip은 터빈 속에서 가열되며 스팀과 전기를 생산합니다. 이렇게 형성된 전기는 Gardens by the Bay의 필요한 전기량을 충족해 주며, Cooled Conservatories에 제습 공급을 해줍니다.
위 과정에서 생성된 전기 에너지는 냉각기를 가동하는 데에도 사용이 됩니다.
생성되는 냉각수는 Dome의 바닥 아래에 내장된 파이프를 따라 흐르게 되어 Dome의 내부가 안정적인 찬공기를 만들 수 있도록 합니다.
이 과정에서 생성된 Woodchip의 재는 흙의 질을 높이는 데에 이용되며 재는 흙속으로 스며들게 됩니다. 또한 모든 필요조건을 충족하고 남은 열기는 몇 Supertree 속에 숨겨진 굴뚝을 통해 대기 중으로 배출됩니다.
이 과정속에서 생성된 에너지는 Gardens by the Bay South에서 방산되는 무상의 화려한 불빛들이 싱가포르의 밤을 무료로 화려하게 장식하여 아름다운 밤을 사람들에게 제공합니다.
"Cooled Conservatories와 Supertree는 정원속 도시라는 싱가포르의 정체성을 형성하고 확립하는데 중요한 역할을 하였습니다."
Wait! Check this video ( Regard of the Suntainability system of Gardens By the Bay )
- # Problem 3. 부지의 평면성
인공섬의 넓은 부지의 평면성이 방문객들에게 지루하게 다가가지 않도록 하기 위해
설계자는 다양한 프로그램들은 적절한 위치에 배치하여 설계하였습니다.
이처럼 많은 방문객들에게 다양한 계절과 즐거움 쉼터 등 아름다운 공간을 제공한 싱가포르의 새로운 프로젝트는
2012년 1,500명의 건축가들이 참석한 세계건축 Oscar행사에서 당당히 수상을 하였으며, 3일간에 걸쳐 개최된 "Judiciary of the world architecture"에서 'Future project of the year' , Lands scape of the year' 부분을 수상하기도 하였습니다.
ep 4. What's mean Sustainable to Singapore
Singapore이 녹색 강국으로 거듭나기 위해 환경적 추진력을 유지하려는 목적은 역사의 교훈을 얻고, 학생들에게 새로운 세대의 환경전사를 양성하는 것입니다.
과거와 다른 새로운 국가를 건설하기 원하는 Singapore에게 생물 다양성은 꼭 가져야 하는 것입니다.
자원이 제한된 섬 국가에서 지속가능한 보전과 생물 다양성 도시로 거듭나기 위해 어려운 여정을 거쳐왔습니다.
도시 계획부터 정책유도, 구역 설정, 대중 인식, 캠페인에 역대 정부는 이러한 중심 버전을 따랐고,
그 결과 글로벌 녹색 강국으로 당당히 불리게 되었습니다.
Singapore 정부는 이를 유지하기 위해 모든 시민에게 도시를 푸르고 깨끗하게 유지하기 위한 개인의 역할에 충실할 것을 촉구합니다.
Singapore은 이렇게 말합니다. "자연보호 구역을 건물로 쉽게 바꿀 수는 없으면, 대중과 합리적 논의가 필요하다. 젊은 세대가 우리의 자연과 생물 다양성을 당연하게 여기지 않고, 감사하게 여기도록 해야 한다."
